Die smarte Funk-Steckdose JB-161N-PLUG stellt eine völlig neue Lösung für die Auto-matisierung innerhalb des JABLOTRON 100+ System dar. Der Zustand der Funk-Steck-dose wird durch eine LED-Anzeige in Form eines beleuchteten Tasters entsprechend der Segmentlogik angezeigt. Der bidirektonal kommunizierende Stecker wurden für die Standard-Einzelsteckdose entworfen und ist darauf ausgelegt auch bei maximaler Dauerbelastung ausreichend zu Kühlen. Zudem ist eine Steuerung der Endgeräte nach astronomischem Kalender und der Uhrzeit möglich.

Technische Daten:

 - Spannungsversorgung: 110 - 230 V / 50 - 60 Hz
- Stromverbrauch bei 230 V AC (min/max): 0,4 W / 1 W
- Max. Stromverbrauch: 120 mA
- Widerständige Last: max. 16 A
- Kommunikationsfrequenz: 868,1 MHz, Jablotron-Protokoll
- Max. Radiofrequenz-Output (ERP): 25 mW
- Umgebung: Innenbereich´
- Betriebstemperaturbereich: -10°C bis +40°C
- Abmessungen: 70 x 70 x 77,6 mm
- Gewicht: 105 g

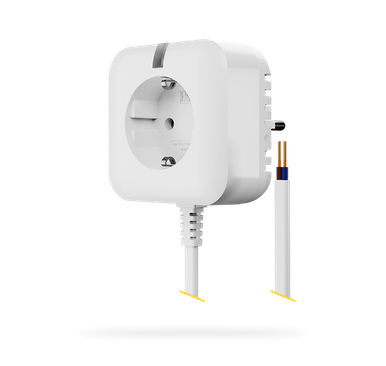

Die JB-163N-PLUG ist eine Funksteckdose mit einem externen Ausgang. Der Stecker lässt sich schnell und einfach installieren. Er eignet sich zum Beispiel zum einfachen Anschluss von Garagentorsteuerungen mit programmierbarem Ausgang oder zur Steuerung anderer Geräte.

Technische Daten:
- Stromversorgung: 110 - 250 V / 50-60 Hz
- Stromverbrauch (min/max): 2 W/6 W
- Kommunikation: 868,1 MHz, Jablotron-Protokoll
                                                               - maximale Hochfrequentleistung (ERP): 25 mW
                                                               - maximale Belastbarkeit des ext. Ausgangs: 250 V AC / 24 V DC / max. 1 A
                                                               - Abmessungen: 70 x 70 x 77,6 mm
                                                               - Gewicht: 175 g
                                                               - Länge des ext. Ausgangskabels: 2 Meter

Der FUNK-Temperatursensor JA-151 TH dient zur Messung von Umgebungstempe-raturen und Temperaturverläufen in Gebäuden, Technik- und Serverräumen. Die Messdaten werden über die Zentrale an das Portal MyJABLOTRON weitergeleitet und können über das Webportal oder über die APP abgerufen werden. Von dem Endnutzer können Schwell- und Grenzwerte frei definiert und eingestellt werden. Bei Über- oder Unterschreitung der Grenzwerte, kann z.B. eine Meldung per SMS an den Endnutzer erfolgen.

Leistungsmerkmale:

 - integriertes 868 MHz Funkmodul

 - formschönes unauffälliges Design

 - Abruf der aktuellen Temperatur

 - Abruf der aufgezeichneten Temperaturverläufe

 - einsehbar über das Portal MyJABLOTRON und APP

 - Temperaturmessgenauigkeit: +/- 0,5 °C

 - Temperaturmessauflösung 0,125 °C

 - Abmessungen: 26 x 55 x 16 mm

 - Betriebstemperatur: -20 bis 60 °C

 - Stromversorgung: 1 x Lithium Batterie CR2032 (3 V, 220 mAh)

Das FUNK - Außenthermostat JB-EXT-TH-R dient zum Erfassen, Regeln und Steuern von Temperaturen und Schaltzuständen mit dem JA-100 Alarmsystem. Durch die robuste und witterungsfeste Ausführung ist dieses Thermostat für Außenanwendun-gen und für besondere klimatische Umgebungsbedingungen wie Kühlräume, Kühl-schränke etc. geeignet. Mit diesem Außenthermostat können auch Relais und Hei-zungs- Kühlsysteme gesteuert werden.

Leistungsmerkmale:

- robustes und kompaktes Gehäuse
- inkl. Funkmodul 868 MHz
- inkl. 2 x Lithiumbatterie CR 123
- Messbereich -25°C - +60°C
- IP 53 geschützt
Technische Daten:
- Stromversorgung: 2 x Lithiumbatterie Type CR 123
- optionaler externer Sensor anschließbar JB-PT-1000
- Abmessungen: B= 90mm H= 35 mm L= 110 mm

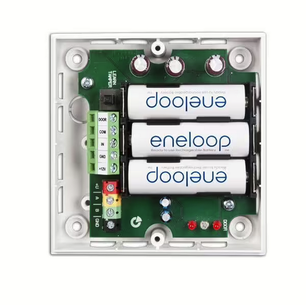

Mit dem Funk-Heizkörperventil JB-150N-HEAD können Radiator- und Fußbodenheizungen bequem und einfach über das JA 100 Alarmsystem bedient und gesteuert werden. In Kombination mit den Jablotron Raumther-mostaten und Temperatursensoren ist eine völlig autonome und bequeme Heizungssteuerung realisierbar. Somit ist auch eine Steuerung und Rege-lung der Heizkörper "aus der Ferne" über die Jablotron APP und das Portal MyJablotron möglich. Mit dieser Lösung sind erstmals Heizungssteuerungen über ein EN 50131 zugelassenes Alarmsystem realisierbar.

  Leistungsmerkmale:

  - sehr leiser Stellmotor - schlafzimmertauglich!
  - modernes, zeitloses Design
  - Funktion EIN / AUS und Steuerung PG kopieren
  - steuerbar über z.B. über JA-151 TH, JA -150TP
  - max. 16 Funk Heizköperventile pro Zentrale einlernbar
  - belegt eine Position im JA 100 Alarmsystem
  - Stromversorgung über 3 x AA Batterien
  - inkl. 3 x AA Batterien 1,5 V
  - inkl. Standartadapter VA 50
  - Adapter für die Heizkörperventile separat erhältlich

Mit dem FUNK- Stromzähler JA-150EM-DIN ist eine Anbindung des JA 100 Alarmsystems an die Gebäudeautomation / Smart Home möglich. Mit diesem Impuls- Stromzähler können die Verbrauchswerte eines Gebäudes in das JABLOTRON 100 Alarmsystem übertragen werden. Somit können der aktuelle Stromverbrauch aber auch die Historie übersichtlich in der Jablotron APP oder unter MyJablotron angezeigt werden. Die Übertragung vom bauseitigen Strom-zähler auf das Zählermodul ist über eine standardisierten SO Impulsausgang am Stromzähler gewährleistet.

Leistungsmerkmale:

- einfache Installation auf die DIN Hutschiene der Elektroverteilung

- integriertes 868 MHz Funkmodu
                                                                                  - Anzeige des Stromverbrauchs und der Historie per JABLOTRON APP

                                                                                  oder Webportal My Jablotron

  Technische Daten:

  - belegt eine Position in dem JABLOTRON 100 Alarmsystem

  - Stromversorgung: 230V / 50 Hz

  - Stromverbrauch: ca. 0,1W

  - Funkfrequenz: 868 MHz (bidirektional)

  - Funkreichweite: bis zu 100m

  - Eingang IN: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung

    5 V

  - Eingang PU: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung

    5 V

  - Eingang TA: Eingang für den Anschluss der HDO Steuerleitung HDO max. 230V

    AC

  - Abmessung: 68 x 96 x 18 mm, 1 DIN Modul

  - Betriebstemperatur: -20 C bis +60 C

  - Schutzart: vorderes Paneel IP40 gemäß EN 60529

  - ETSI EN 300220; EN 50130-4 ed.2;

  - EN 55022 und EN 60950-1

Das FUNK - Raumthermostat JA-150P für den Innenbereich dient zum Regeln und Steuern von Temperaturen und Schaltzuständen im JA-100 Alarmsystem. Dieses Raumthermostat hat zusätzlich eine LCD Anzeige, womit die Temperatur und Schaltzustände angezeigt werden. Mit dieser neuen Generation können nun auch direkt Relais und Heizungssysteme geschaltet und gesteuert werden. Über die Anwendung MyJablotron/ APP können somit bequem und einfach Temperaturen und Temperaturverläufe gesteuert und geregelt werden.

Leistungsmerkmale:

- formschönes design mit LCD Anzeige

- inkl. Funkmodul 868 MhZ

  - inkl. 2x 1,5, V AA Alklaine Batterie

  - Aktivierung von Lüftern und Heizungssystemen

  - einstellbare und wählbare Temperaturen und Schaltimpulse

  - wählbare Mindest- und Maximaltemperaturen

  - Fernbedienung des Thermostasts über APP/MyJablotron

  Technische Daten:

  - belegt eine Position in dem Jablotron JA-100 Alarmsystem

  - Stromversorgung: 2 x AA Alkaline Batterie 1,5 V

  - empfohlene Installationshöhe: 1,5 m

  - Messgenauigkeit: 0,1 Grad C

  - Betriebstemperatur -10 bis +70 Grad C

  - Abmessungen: 66 x 90 x 22 mm

Dieser abgesetzte Temperaturfühler JB-TS-PT1000 kann direkt an die Außen-thermostate JA-EXT-TH- R (B) angeschlossen werden. Der Temperaturfühler ist IP 68 geschützt und kann somit auch unter extremen Umwelt- und Witterungsbe-dingungen eingesetzt werden. Der Messbereich liegt bei -50 °C bis +180 °C. Es kann also direkt z.B. in Kühl- Heizsystemen, Saunen oder Kühlhäusern, Kühl-schränken eingesetzt werden.

Leistungsmerkmale:
- IP 68 geschützt
- Temperaturmessbereich -50°C - +180°C
- 3 m Anschlusskabel, verlängerbar bis zu 50 m
- anschließbar an die Außenthermostate

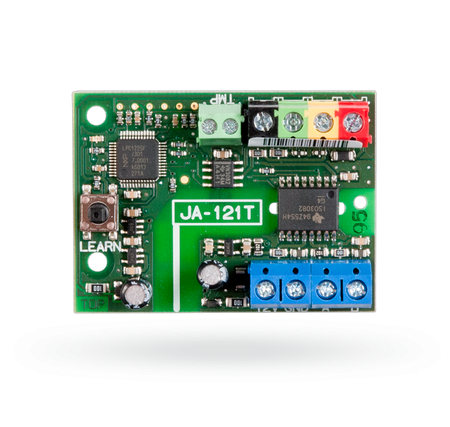

Die RS-485 BUS-Schnittstelle JA-121T dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt.

Technische Daten:
- zur Einbindung in das JABLOTRON 100 Alarmsystem
- Stromversorgung aus dem BUS der Zentrale 12V
- Stromverbrauch im Ruhezustand: 10mA
- Ausgangsbereich RS-485: 5 V
- Galvanische Trennung: RS-485 4 kv
                                                                                 - Abmessung: 52 x 38 x 14 mm
                                                                                 - Betriebstemperatur: -10 C bis +40 °C
                                                                                 - Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3
                                                                                 - EN 50130-4; EN 55022

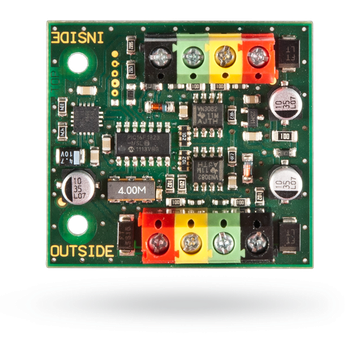

Der BUS- Isolator JA-110T dient zur galvanischen Trennung und zum Schutz der Bus– Verkabelung.

Technische Daten:
- belegt keine Position in dem JABLOTRON 100 Alarmsystem
- Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V)
- Standby-Verbrauch: 5 mA
- max. Last am Anschluss: 250 mA; Abschaltstrom: 300 mA
- geeignet für Montagedose (JA-190PL)
- Betriebstemperatur: – 10 °C bis +40 °C
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen

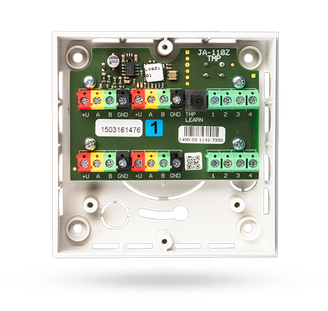

Der BUS- Mehrplatzverteiler JA-110Z mit 8 Anschlussklemmen dient zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen der Serie JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/L

Das BUS- Verteilermodul JA-110Z-C mit Anschlussschiene dient zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Das Module kann in der universellen Montagedose JA-190PL montiert werden.

Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden.

Leistungsmerkmale:
- KNX-Schnittstelle für Jablotron 100 Alarmsysteme
- Bis zu 32 bidirektionale Ein- / Ausgänge (PG)
- Steuern Sie bis zu 4 Bereiche (Arm / Teil / Unscharf)
- 9 Status pro Bereich (Eindringen, Eindringen, Verlassen, Feuer, ...)
- Aufruf von KNX-Szenen für jeden Status
- Stromversorgung vom KNX-Bus
- Eingebauter Abschlusswiderstand für RS485
- Kommunikationsfehlerüberwachung

Beschreibung:

Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron.

Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung.

Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein.

Verbindung:

Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit.

Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich.

Software:

Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet.
Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen.

GO   NAME           DESCRIPTION

 1        PGx       PG Control from KNX

 2        PGx       Status PG Status

Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet.

Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken.

Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX.

GO   NAME           DESCRIPTION

 1     Zone x          Status Zone Status

Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet.

Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN).

Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX.
